Токарный станок с ЧПУ ТС16АФ3
Артикул: rosТС16А16Ф3350
Токарный станок с ЧПУ ТС16АФ3
Приветствуем вас на странице товара - токарного станка с ЧПУ модели ТС16АФ3 от Stanko-Market.ru! Этот высокоточный и надежный станок поможет вам увеличить производительность и качество вашей работы.
Особенности товара:
- ЧПУ система обеспечивает точную и быструю обработку материалов
- Высокая производительность и эффективность работы
- Легкость в управлении и настройке
- Компактный размер и надежная конструкция
Преимущества товара:
- Высокая точность обработки деталей
- Быстрая смена инструмента и настройка параметров
- Низкое энергопотребление
- Долгий срок службы и надежность работы
Токарный станок с ЧПУ ТС16АФ3 идеально подходит для широкого спектра задач - от изготовления мелких деталей до серийного производства. Он применяется в различных отраслях промышленности, таких как автомобильное производство, машиностроение, электроника и другие.
Не упустите возможность улучшить свой производственный процесс с помощью токарного станка с ЧПУ ТС16АФ3 от Stanko-Market.ru! Закажите его прямо сейчас и убедитесь в его высоком качестве и надежности.

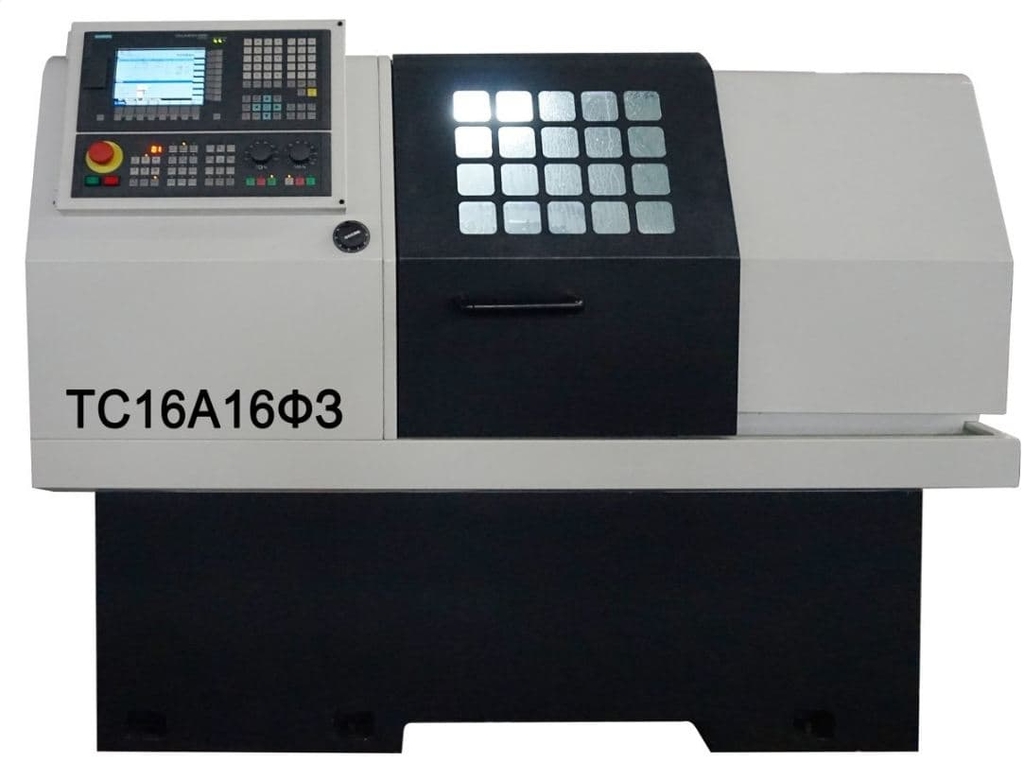

Токарный станок ТС16А16Ф3 с ЧПУ предназначен для мелко и средне-серийной обработки деталей небольшой массы и габаритов. Высокие обороты вращения шпинделя и сервопривода по осям позволяют производить обработку цилиндрических, конических и сферических поверхностей, торцов, канавок и фасок, нарезания различных видов цилиндрических и конических резьб. Возможна обработка черных, цветных металлов и пластмасс.
Современная система ЧПУ с цветным дисплеем и информацией ни русском языке. Сервомоторы по осям X и Z, безлюфтовые муфты, подшипники и ШВП обеспечивают быстрое перемещение суппорта с высокой точностью позиционирования. Автоматическая система смазки направляющих и ШВП увеличивает срок эксплуатации станка. 4-х позиционная резцедержка позволяет обрабатывать детали сложных форм. Система подачи СОЖ в зону резания помогает обеспечить режимы обработки, теплоотведение и чистоту поверхности.
Основание и станина
В основе конструкции - цельнолитое основание и широкая чугунная станина с высокими показателями жесткости и устойчивости к деформациям во время работы, что увеличивает срок службы станка.
Шпиндельная бабка
Передняя бабка станка имеет один диапазон скорости вращения шпинделя, в пределах которого скорость регулируется бесступенчато, с помощью частотного преобразователя. Высокоскоростной шпиндель (до 3000 об/мин) подходит для изготовления небольших деталей и деталей из цветных металлов. В базе укомплектован 3-х кулачковым стальным патроном с проходным диаметром 48 мм.
Задняя бабка
Даже при таком, относительно небольшом РМЦ, зачастую, использование задней бабки является желательным или даже необходимым.Задняя бабка имеет жесткую конструкцию. В ней используется эксцентриковый механизм быстрого зажима с помощью рычага, который прост в управлении, имеет достаточно большую силу зажима.
Технические характеристики токарного станка с чпу тс16а16ф3
| Характеристика | Значение |
|---|---|
| Макс. диаметр изделия над станиной, мм | 300 (360х50 в гапе) |
| Макс. диаметр изделия типа диск, мм | 300 |
| Макс. диаметр обработки изделия типа вал, мм | 150 |
| Рмц, мм | 350 |
| Макс. вес заготовки, кг | 130 |
| Оси | |
| Максимальное перемещение оси х, мм | 200 |
| Макс перемещение по оси z, мм | 400 |
| Быстрые перемещения по оси х, мм/мин | 6000 |
| Быстрые перемещения по оси z, мм/мин | 6000 |
| Рабочая подача, мм/мин | 0.01~4000 |
| Диаметр швп/шаг ось х, мм | 20/4 |
| Диаметр швп/шаг ось z, мм | 32/6 |
| Тип мотора и мощность по оси x, квт | серво 1,2 кВт |
| Тип мотора и мощность по оси z, квт | серво 1,2 кВт |
| Тип направляющих х | ласточкин хвост |
| Тип направляющих z | V образные |
| Точность позиционирования по осям x/z, мм | ±0,005 |
| Повторяемость позиционирования осей x/z, мм | ±0,003 |
| Угол наклона станины, град | 0 |
| Ширина направляющих, мм | 260 |
| Шпиндельная бабка | |
| Диаметр 3х кулачкового патрона, мм | 160 |
| Диапазон скоростей шпинделя, об/мин | 30~3050 |
| Диаметр отверстия шпинделя, мм | 48 |
| Максимальный диаметр прутка, мм | 46 |
| Торец шпинделя | C5 (ГОСТ 12593) |
| Конус отверстия шпинделя | Морзе 4 |
| Внутренний диаметр подшипника шпинделя | 80 |
| Момент на шпинделе (30 минут), нм | 24 |
| Момент на шпинделе (продолжительно), нм | 24 |
| Мощность э/д шпинделя (30 минут), квт | 4 |
| Мощность э/д шпинделя (продолжительно), квт | 4 |
| Тип э/д шпинделя | асинхронный э/д |
| Резцедержка | |
| Число инструментов, шт | 4 |
| Тип резцедержки | э/мех |
| Размер хвостовика режущего инструмента, мм | 20х20 |
| Время смены инструмента – верт. револьверная головка, с | 3 |
| Время смены инструмента – гориз. револьверная головка, с | - |
| Точность позиционирования револьверной головки, мм | 0,008 |
| Мощность э/д приводного инструмента, квт | - |
| Обороты приводного инструмента, об/мин | - |
| Задняя бабка | |
| Перемещение задней бабки, мм | до патрона |
| Выдвижение пиноли задней бабки, мм | 100 |
| Диаметр пиноли, мм | 50 |
| Конус пиноли гидравлической задней бабки, № | - |
| Конус пиноли механической задней бабки, № | Морзе 4 |
| Прочее | |
| Потребляемая мощность, ква | 7.5 |
| Система чпу | Siemens 808D |
| Наличие транспортера стружки | нет |
| Емкость бака сож, л | 30 |
| Емкость гидростанции, л | нет |
| Вес нетто, кг | 1200 |
| Вес брутто, кг | 1300 |
| Габаритные размеры, дхшхв мм | 1630x1030x1410 |
| Габаритные размеры упаковки, дхшхв мм | 1630x1330x1410 |
Базовая комплектация
- ЧПУ KND 1000;
- 4х позиционная резцедержка;
- Система подачи СОЖ;
- Стальной патрон 160 мм;
- Освещение рабочей зоны;
- Инструкция
- Полностью закрывающийся кожух рабочей зоны с подвижной дверью;
Опции
- Режущий инструмент и оснастка
- Виброопоры
.png)
