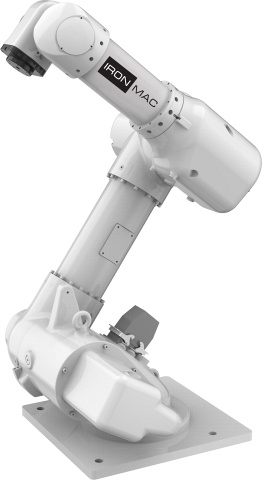

Универсальные роботы манипуляторы для покраски и распыления ЛКМ IR-BR616P
Артикул: 9960314ir_br616p
Новое поколение IR-BR616P и IR-BR316P дополнительно оптимизировано и модернизировано на основе серии BR, которая отличается более высокой скоростью, большей грузоподъемностью и более высоким уровнем защиты. Модели специально оптимизирована для выполнения покрасочных работ. Роботы манипуляторы серии IR-BR P могут применяться для загрузки и разгрузки станка, распыления краски, напыления порошком, штамповки, сборки, сортировки, штабелирования, литья под давлением и так далее. Особенно подходит для мест, где требуется более высокий уровень защиты робота, таких как распыление, вытирание пыли и подобные операции.
Область применения IR-BR616P
Роботы манипуляторы серии IR-BR P могут применяться для загрузки и разгрузки станка, распыления краски, напыления порошком, штамповки, сборки, сортировки, штабелирования, литья под давлением и так далее. Особенно подходит для мест, где требуется более высокий уровень защиты робота, таких как распыление, вытирание пыли и подобные операции.
Конструктивные особенности IR-BR616P
| Небольшое рабочее пространство для установки Основание робота очень маленькое, а занимаемая площадь пола составляет менее 0,1 м² |
|
| Высокая точность и гибкость Средняя точность повторного позиционирования составляет минимум ± 0,04 мм и максимум 0,05 мм. Он не только имеет универсальную 6-осевую функцию, но также имеет программируемый режим внутреннего вращения в качестве другого подхода для предотвращения случаев, когда общей функции робота недостаточно места для использования. |
|
| Малый вес Тело весит около 64 / 125 кг |
|
| Большая грузоподъемность Благодаря облегченной конструкции, высокоскоростному двигателю и высокоточному редуктору длина манипулятора робота увеличилась до 1599,6 мм при максимальной нагрузке 16 кг и эксцентриситете 80 мм. |
|
| Более высокий уровень защиты Благодаря оптимизации конструкции и конструкции уплотнения степень защиты передней части кронштейна после тестирования достигает IP67. |
Технические характеристики IR-BR616P
| Характеристика | Значение |
|---|---|
| Число степеней свободы, шт. | 6 |
| Максимальная нагрузка, кг | 16 |
| Максимальный рабочий радиус, мм | 1600 |
| Повторяемость, мм | ±0,05 |
| Класс защиты IP робота | IP67 |
| Длина кабеля до ПУ, м | 8 |
| Длина питающего кабеля, м | 6 |
| Параметры входа / выхода ( I / O ) | 32 входа (варианты проводимости NPN, PNP), 31 выход( проводимость NPN) |
| Сигнальная линия | 24 конт, авиа разъем |
| Диаметр пневматической трубки, мм | 2 x Ø8 |
| Емкость резервной батареи, кВА | 3,68 |
| Потребляемая мощность, кВт | 2,95 / 1 фаза |
| Напряжение, В | 220 |
| Сила тока, А | 13,4 |
| Способ монтажа / поверхность | Горизонтальная |
| Класс защиты шкафа управления | IP54 |
| Вес шкафа управления, кг | 47 |
| Основные операции | Покраска |
| J1, ° | ±154 |
| J2, ° | -178 / -2 |
| J3, ° | +103 / +437 |
| J4, ° | ±360 |
| J5, ° | ±161 |
| J6, ° | ±360 |
| J1 | 157 °/с，2,73 рад/с |
| J2 | 145 °/с，2,52 рад/с |
| J3 | 178 °/с，3,10 рад/с |
| J4 | 221 °/с，3,85 рад/с |
| J5 | 180 °/с，3,14 рад/с |
| J6 | 225 °/с，3,92 рад/с |
| J1 | 236 °/с，4,12 рад/с |
| J2 | 217 °/с，3,78 рад/с |
| J3 | 357 °/с，6,23 рад/с |
| J4 | 443 °/с，7,72 рад/с |
| J5 | 360 °/с，6,28 рад/с |
| J6 | 450 °/с，7,85 рад/с |
| J4, кг㎡ | 0,99 |
| J5, кг㎡ | 0,85 |
| J6, кг㎡ | 0,52 |
| J4, Нм | 34,0 |
| J5, Нм | 28.0 |
| J6, Нм | 20,3 |
| Температура, °C | 0 - 45 |
| Влажность, % | 20 - 80 |
| Другое | Избегайте контакта с легковоспламеняющимися, взрывоопасными или агрессивными газами и жидкостями. Беречь от источников электронного шума (плазма). |
| Вес, кг | 125 |
