Фильтроциклон УВП-ФКЦ-12000
Артикул: УВП-ФКЦ-12000
Фильтроциклон УВП-ФКЦ-12000
Преимущества:
- Эффективная очистка воздуха от пыли и загрязнений
- Высокая производительность и надежность
- Простота в использовании и обслуживании
- Длительный срок службы
Особенности:
- Мощность: 12000 м3/ч
- Материал: высокопрочная сталь
- Размеры: 2м x 1м x 1м
- Вес: 500 кг
Назначение:
Фильтроциклон УВП-ФКЦ-12000 предназначен для эффективной очистки воздуха от пыли и загрязнений в промышленных условиях. Он обеспечивает высокую производительность и надежность работы, что делает его идеальным выбором для предприятий различных отраслей.
Сферы применения:
- Металлообработка
- Деревообработка
- Химическая промышленность
- Пищевая промышленность
Картриджная фильтровальная установка серии «УВП-ФКЦ» предназначены для удаления и очистки воздуха на деревообрабатывающих, мебельных предприятиях и сбора отходов в накопителе. Установки типа УВП-ФКЦ используются в качестве внутрицеховой системы аспирации.
В состав установки входит мощный вентилятор, обеспечивающий качественное удаление запыленного воздуха практически от всех типов деревообрабатывающих станков.
Конструкция и состав.

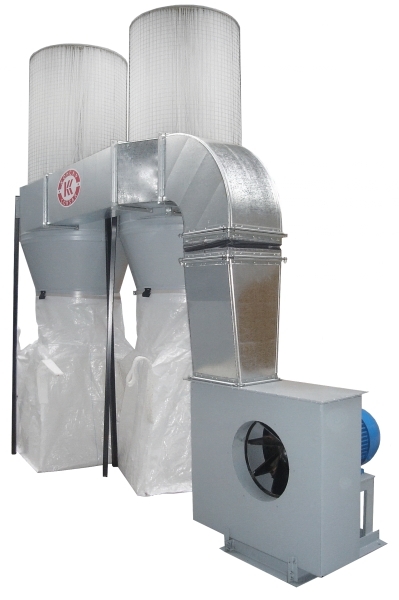

• Установка представляет собой картриджный фильтр совмещенный с циклонным элементом – фильтроциклон.
• Установка является устройством для очистки воздуха, в котором применена двухступенчатая схема очистки газопылевого потока. Газопылевой поток попадает в циклонный элемент, в котором происходит осаждение крупнодисперсной пыли и части мелкой пыли, до 90%. Далее газопылевой поток очищается, проходя через фильтр картриджный. Отходы накапливаются в БИГ-БЭГе.
Регенерации.
• В процессе работы происходит загрязнение картриджных фильтроэлементов и ухудшение работы аспирационной системы. Для восстановления работоспособности необходима регулярная регенерация фильтров.
• Установки УВП-ФКЦ выпускаются 3 модификаций
• Без регенерации. Очистка картриджа осуществляется путем снятия фильтровального элемента и его продувки.
• Регенерация фильтров осуществляется механическим способом в ручную. Внутри картриджа установлен специальный вращающийся элемент, который мягкими лопастями встряхивает накопившуюся на стенках пыль и опилки.
• Регенерация фильтров осуществляется механизированным способом с приводом от мотор-редуктора.. Внутри картриджа установлен специальный вращающийся элемент, который мягкими лопастями встряхивает накопившуюся на стенках пыль и опилки. Управление механизмом регенерации осуществляться посредством нажатия кнопки, размещённой на пульте управления регенерацией.
Технические характеристики УВП-ФКЦ-12000
| производительность, м3/час | 12000 |
| Степень очистки воздуха,% | 99 |
| Фильтрующий материал |
|
| площадь фильтрования, м2 | 127 |
| Аэродинамическое сопротивление, па | 950 |
| Минимальный размер улавливаемых частиц, мкм | 2,5 |
| максимальная концентрация пыли на входе в Установку, г/м3 | до 1 |
| объем накопителей, м3 | 3х0,4 |
| Исполнение корпуса установки | внутрицеховое |
| Габаритные размеры установки, мм | См чертеж |
Комплектация установок серии фкц:
| Наименование | УВП-ФКЦ-12000 |
| Вентилятор | 1 |
| Фильтр картриджный, шт. | 3 |
| Накопитель, шт. | 3 |
| Циклонный элемент на опоре, шт. | 3 |
| Воздуховоды между вентилятором и установкой из оцинкованной стали, комплект | 1 |
Оборудование изготавливается в соответствии:
• ГОСТ 25747-83 (п. 3) «Фильтры рукавные и карманные. Типы и основные параметры».
• ГОСТ 12.1.041-83 «Пожаровзрывобезопасность горючих пылей. Общие требования».
• ГОСТ 12.2.007.0-75 «Изделия электротехнические. Общие требования безопасности».
• ГОСТ 12.2.003-91 «Оборудование производственное. Общие требования безопасности».
• ГОСТ Р 51562-2000 (за искл. п. 5) «Оборудование газоочистное и пылеулавливающее. Фильтры рукавные. Пылеуловители мокрые. Требования безопасности. Методы испытания».
• ГОСТ Р МЭК 60204-1-99 «Безопасность машин. Электрооборудование машин и механизмов».
• ГОСТ 15.005-86 «Создание изделий единичного и мелкосерийного производства, собираемых на месте эксплуатации».
.png)
