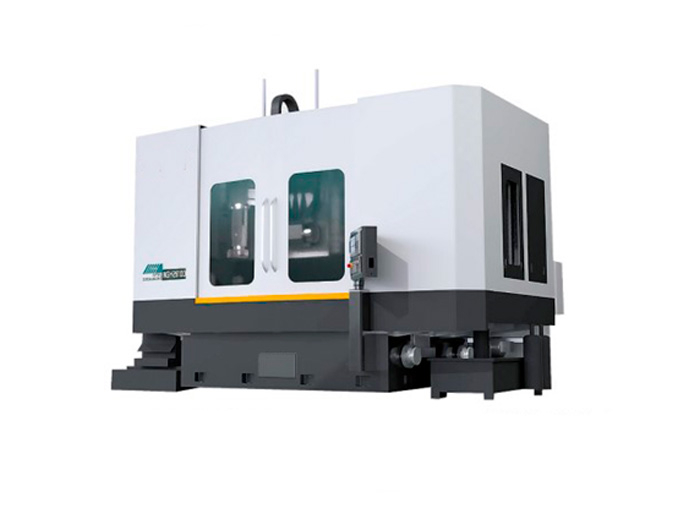

Высокоточный вертикальный круглошлифовальный станок MGK 2860 с ЧПУ
Артикул: moskrugloshlifovalnyj-stanok-mgk-2860
Особенности
• Колонна вертикальной опоры представляет собой высокопрочную стеновую конструкцию. Основание балки плотно установлено на фундамент, что обеспечивает полную контактную жесткость и стабильность;
• Высокоточный закрытый поворотный рабочий стол оснащен постоянным магнитом и обладает высоким крутящим моментом, большой грузоподъемностью и стабильной работой. Прямой привод позволяет осуществлять бесступенчатую регулировку скорости вращения. Точность вращения стола, как осевая, так и радиальная, не превышает 2 мкм. Для достижения некруглого шлифования выбрана круговая шкала Heidenhain;
• Ось X оснащена направляющими из прецизионных подшипников с двусторонними направляющими и ползунковым блоком. Ось Z оборудована двойными направляющими, которые обеспечивают высокую скорость отклика и точность позиционирования. Обе оси, X и Z, оснащены цифровыми шкалами, при этом для оси Z возможна установка опциональной цифровой шкалы;
• Основной вал оснащен различными шлифовальными кругами, которые можно устанавливать с различными спецификациями шлифовальных колес для обработки внутренних отверстий, наружного диаметра и торцевого шлифования;
• Применение прецизионного подшипникового шпинделя NSK обеспечивает высокую точность обработки (осевая и радиальная ≤2 мкм). Использование вертикального и горизонтального двойного шпинделя позволяет удовлетворить различные требования обработки. Дополнительно может быть установлен высокоточный динамический и статический шпиндель с точностью до 1 мкм для еще более точной обработки;
• Система числового программного управления (ЧПУ) Siemens 828D имеет прочную конструкцию для тяжелых условий эксплуатации. Благодаря высокой точности, надежности и широким функциональным возможностям, Siemens 828D подходит для сложных производственных задач.
Технические характеристики MGK 2860
| Характеристика | Значение |
|---|---|
| Система чпу | Siemens 828D |
| Производитель | Китай |
| Страна-производитель | КНР |
| Размер стола, мм | 600 |
| Максимальный диаметр заготовки, мм | 750 |
| Глубина внутреннего шлифования, мм | 400 |
| Максимальная нагрузка на стол, кг | 600 |
| Диапазон наружного шлифования, мм | 650 |
| Диапазон внутреннего шлифования, мм | 50-200/200-600 |
| Частота вращения шпинделя, об/мин | 7000 |
| Ход по осям x/y/z, мм | 1500/-/600 |
| Повторяемость позиционирования по x, y осям, мм | 0.006 |
| Точность позиционирования по осям x/y/z, мм | 0.01 |
| Общая потребляемая мощность, квт | 40 |
| Мощность двигателя шпинделя, квт | 11 |
| Погрешность кругового движения, µ | 1.5 |
| Цилиндричность, µ | 2 |
| Шероховатость, ra | 0.32 |
| Длина, мм | 5000 |
| Ширина, мм | 3500 |
| Высота, мм | 3500 |
| Вес, кг | 13000 |
