Расточный универсальный станок Weida TPX619
Артикул: weiTPX619
Расточный универсальный станок Weida TPX619
Вы ищете надежное и качественное промышленное оборудование для своего производства? Тогда расточный универсальный станок Weida TPX619 - идеальный выбор для вас! Этот станок отличается высокой производительностью, надежностью и простотой использования.
Особенности и преимущества:
- Мощный и прочный металлический корпус
- Универсальное назначение - возможность растачивать отверстия различных диаметров
- Высокая точность обработки деталей
- Простота настройки и эксплуатации
- Долгий срок службы
Сферы применения:
Расточный универсальный станок Weida TPX619 идеально подходит для использования в различных отраслях промышленности, таких как машиностроение, авиационная промышленность, судостроение и многие другие. С его помощью вы сможете быстро и качественно обрабатывать детали любой сложности.
Не упустите возможность приобрести этот надежный и эффективный станок для вашего производства! Закажите расточный универсальный станок Weida TPX619 прямо сейчас и убедитесь в его высоком качестве!

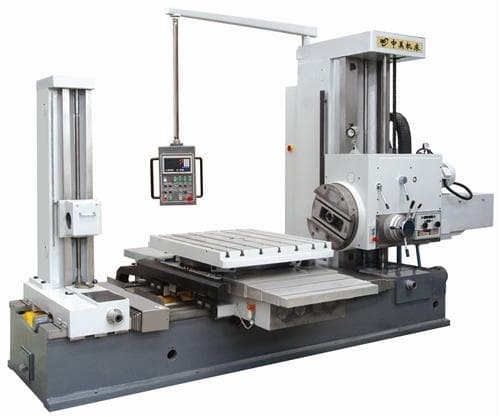

Расточный универсальный станок Weida TPX619 применяется для выполнения таких операций как развертывания отверстий, сверление, фрезерование, нарезания резьбы метчиком, для подрезки торцов и т.д. в среднегабаритных корпусных деталях. Класс точности-Н. Шпиндель диаметром 110 мм выдвигается из шпиндельной бабки, конус Морзе 6 или iso50(опция) для установки инструментальных оправок,встроенную планшайбу с радиальным суппортом - основные технологические характеристики станка. Станки серии TPX, оснащены радиальными резцедержателями подрезной головки; с радиальными резцовыми салазками, что позволяет растачивать отверстия большого диаметра, выполнять нарезание наружной резьбы, обточку торцевых поверхностей, растачивание кольцевых канавок и т.д. Станок состоит из станины, передней колонны, передней бабки, верхних и нижних резцовых салазок, задней стойки, противовеса шкива и т.д. Передняя бабка станка ТРХ619, ТРХ6111, ТРХ6111А: перемещается в вертикальном направлении вдоль направляющих колонны, рабочий стол может перемещаться в продольном и в поперечном направлениях по станине и поворачиваться
Преимущества weida tpx619
- Механизм смены скорости главного движения и механизма подачи управляются централизованно при помощи гидравлики, что значительно упрощает рабочий процесс, делая его максимально удобным. Лампочки световой индикации сигнализируют о смене скорости или о смене подачи.
- Распределение продольной подачи, поперечной подачи и поворота движущихся частей станка, таких как передняя бабка и рабочий стол, выполнение зажима и разжима движущихся частей стола станка выполняется при помощи гидравлической, автоматической выполняемой, взаимной блокировки. Процесс блокировки полностью автоматизирован.
- Вертикальное перемещение по осям (вертикальное перемещение передней бабки) и поперечное перемещение (поперечное перемещение рабочего стола) и продольное перемещение (по желанию потребителя это может быть продольное перемещение рабочего стола).
- В конструкции основных компонентов станка, таких как основание, передняя стойка и направляющие передних салазок используется специальное жесткое покрытие с низким коэффициентом трения и охлаждением, что позволяет значительно увеличить срок эксплуатации станка.
- Горизонтальные направляющие оборудованы специальной пыленепроницаемой защитой.
- Устройство взаимной блокировки гидравлики и пневматики крепится между подвижными частями станка таким образом, чтобы при перемещении одного устройства другое устройство было автоматически зажато (за исключением шпинделя, радиального суппорта).
- Для предотвращения перегрузки станка в шпиндельной бабке и в коробке форсированной продольной подачи установлены предохранительные муфты.
- Управление станком осуществляется при помощи программируемого контроллера с высокой степенью надежности
Технические характеристики weida tpx619
| Диаметр шпинделя, мм | 90 |
| Конус внутреннего отверстия шпинделя | Морзе 5 |
| Макс. вращающ. момент шпинделя, нм | 1225 |
| Макс. усилие осевой подачи на шпиндель, h | 12250 |
| Габариты раб. стола, мм | 1000 х 900 |
| Макс. нагрузка на рабочий стол, кг | 2200 |
| Макс. осевой ход шпинделя, мм | 600 (+допуск) |
| Макс. перемещ. радиальн. суппорта, мм | 160 (+допуск) |
| Расстояние от центра оси шпинделя до поверхности раб. стола, мм | 800 (+допуск) |
| Ускоренная подача поворотного стола, мм/мин | 850-900 (+допуск) |
| Диапазон скоростей шпинделя/ступеней, об./мин | 8~1250/23 |
| Диапазон скоростей подрезной головки/ступеней, об/мин | 4~200/18 |
| Ускоренное перемещение шпинделя, мм/мин | 2500 |
| Ускоренное продольное перемещение рабочего стола, мм/мин | 2500 |
| Ускоренное поперечное перемещение рабочего стола, мм/мин | 2500 |
| Ускоренное перемещение передней бабки, мм/мин | 2500 |
| Ускоренное вращение рабочего стола, об/мин | 1 |
| Точность считывания измерительной системы, мм | 0.005 |
| Расточное отверстие | IT7 |
| Количество диапазонов подач шпинделя | 18 |
| Количество диапазонов подач салазок радиального суппорта | 18 |
| Количество диапазонов подач передней бабки | 18 |
| Количество диапазонов поперечных подач | 18 |
| Количество диапазонов продольных подач | 18 |
| Мощность главного двигателя, квт | 7.5 |
| Число оборотов главного двигателя, об./мин. | 1450 |
| Мощность двигателя ускоренного перемещения, квт | 3 |
| Число оборотов двигателя ускоренного перемещения, об/мин | 1430 |
| Мощность двигателя насоса подачи гидравлики, квт | 0.37 |
| Число оборотов двигателя насоса подачи гидравлики, об/мин | 1400 |
| Габариты станка (lxwxh), мм | 4770х2400х2600 |
| Вес станка, кг | 11000 |
Комплект поставки weida tpx619
- Станок Weida TPX619
- Инструкция по эксплуатации
- упаковка
