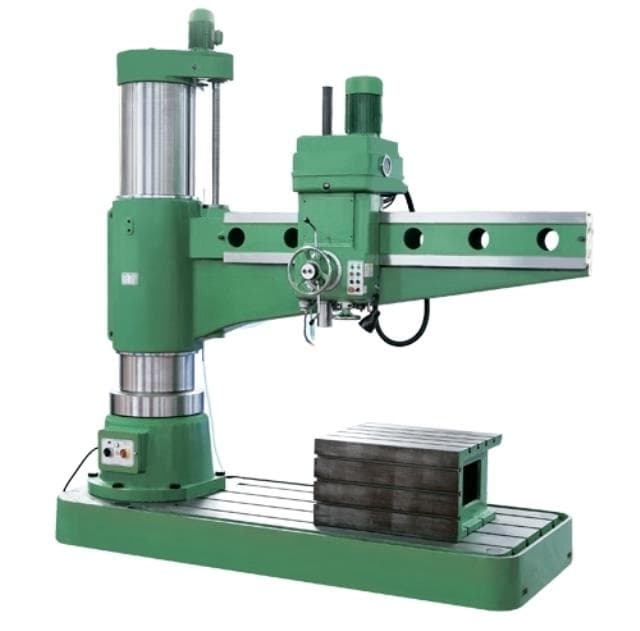

Радиально-сверлильные станки Z3063×20/1
Артикул: weiZ3063
Радиально-сверлильные станки Z3063×20/1
Радиально-сверлильные станки Z3063×20/1 от Stanko-Market.ru - это надежное и высококачественное оборудование, которое поможет оптимизировать производственные процессы в вашем предприятии.
Преимущества:
- Высокая производительность
- Простота эксплуатации
- Долговечность и надежность
- Точность сверления
- Многофункциональность
Особенности:
- Мощный двигатель
- Регулируемая скорость вращения
- Удобная система управления
- Поворотный стол для удобства работы
- Прочная конструкция
Назначение:
Радиально-сверлильные станки Z3063×20/1 предназначены для сверления отверстий различного диаметра и глубины в металлических и деревянных заготовках.
Сферы применения:
Это оборудование идеально подходит для использования в машиностроении, строительстве, производстве мебели, а также на предприятиях, занимающихся ремонтом и обслуживанием техники.
Радиально-сверлильный станок Z3063×20/1 предназначен для обработки отверстий в средних и крупных деталях.
На станках можно выполнять следующие виды работ: сверление, зенкерование, развертывание, подрезку торцев и нарезание резьб. Станки применяется в индивидуальном мелкосерийном производстве и серийном производстве. Применение приспособлений и специального инструмента значительно повышает производительность станка и расширяет круг возможных операций, позволяет производить на нем выточку внутренних канавок, вырезку круглых пластин из листа и т.д.
Радиально-сверлильный станок Z3063×20/1 поставляется с гидравлическим креплением режущего инструмента. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов. Термообработка на высококлассном и современном оборудовании обеспечивает долговечность деталей. Станки изготавливаются на специальном оборудовании, гарантирующем высокое качество ответственных деталей.
Технические характеристики
| Модель | Ед. изм. | Z3063х20A | |
| Макс. диаметр сверления | мм. | 63 | |
| Расстояние между шпинделем и колонной | Макс. | мм. | 2000 |
| Мин. | мм. | 450 | |
| Величина горизонтального перемещения шпиндельной бабки. | мм. | 2050 | |
| Расстояние между шпинделем и столом | Макс. | мм. | 1600 |
| Мин. | мм. | 400 | |
| Высота крепления консоли | мм. | 580 | |
| Скорость подъема консоли | м/сек | 0,02 | |
| Угол поворота консоли | град. | ±180 | |
| Конус морзе | 5 | ||
| Перемещение шпинделя | мм. | 315 | |
| Кол-во рядов частот вращения | 16 | ||
| Чистота вращения шпинделя | об/мин | 20-1600 | |
| Кол-во подач | мм. | 16 | |
| Глубина сверления на круговой шкале | мм. | 151 | |
| Максимально допустимый вращающий момент шпинделя | Нм | 600 | |
| Допустимая нагрузка при подаче пиноли шпинделя | Н | 25 000 | |
| Подача | мм/об | 0,04-3,2 | |
| Размер стола | мм. | 950×630×500 | |
| Мощность двигателя шпинделя | кВт | 5,5 | |
| Мощность двигателя подъема консоли | кВт | 2,2 | |
| Мощность двигателя гидравлического зажима | кВт | 0,75 | |
| Мощность двигателя насоса подачи сож | кВт | 0,125 | |
| Габариты | мм. | 3080×1250×3400 | |
| Вес нетто/брутто | кг. | 7145/6795 | |
Отличительные особенности:
- Шпиндельная бабка перемещается по руке влево и вправо до упоров. Обороты шпинделя, подача регулируются совмещенными лимбами с левой стороны шпиндельной бабки. Направление вращения выбирается рукояткой справа на нижней поверхности бабки, реализация реверса позволяет выводить метчик после нарезания резьбы. На лимбе с рукоятками автоматической подачи реализован механизм установки ограничения глубины сверления, по достижению пиноль шпинделя поднимется вверх. Пиноль шпинделя имеет противовес на цепи, облегчая оператору процесс перемещения. Предохранительная шариковая муфта на ограничение момента силы резания проскакивает при превышении установленного момента - выполняя предохранительную функцию механических узлов станка при поломке инструмента или выборе неправильных режимов обработки.
- Таблица скоростей вращения и подач. Все кнопки управления снабжены интуитивно понятными пиктограммами.
- Галогенное освещение рабочей зоны.
- Подача СОЖ в рабочую зону.
- Массивная опорная колонна, обеспечивающая жёсткость конструкции.
Основные узлы станка:
|
1 Основание 2 тумба 3 э/д насоса гидравлики 4 колонна 5 резервуар подъема опускания руки и зажима колонны |
6 э/д шпинделя 7 э/д подъема/опускания руки 8 винт подъема/опускания руки 9 Шпиндельная бабка 10 рука |
Стоимость, условия и сроки поставки, условия оплаты
| Цена с НДС, доллар США DDP Москва | |
| Радиально-сверлильный станок Z3063х20/1 стол коробчатый система подачи СОЖ крепежные элементы документация | 47550 |
